في تطور الإلكترونيات الحديثة، أصبحت القيود المادية لتصميم المنتج صعبة مثل المتطلبات الكهربائية. يواجه المهندسون بشكل متزايد معضلة تركيب المزيد من الوظائف في المساحات الضيقة مع الحفاظ على الموثوقية في ظل الظروف الديناميكية. لقد برزت اللوحة الصلبة المرنة كحل لهذا التحدي، حيث تجمع بين الاستقرار الهيكلي للوحات الدوائر الصلبة مع قدرة الدوائر المرنة على التكيف.هونتيكلقد وضعت نفسها كشركة مصنعة موثوقة لحلول Rigid-Flex Board، التي تخدم الصناعات ذات التقنية العالية في 28 دولة بخبرة متخصصة في إنتاج النماذج الأولية عالية المزيج ومنخفضة الحجم وسريعة الدوران.
تمتد قيمة اللوحة الصلبة المرنة إلى ما هو أبعد من مجرد توفير المساحة. من خلال التخلص من الموصلات والكابلات ومفاصل اللحام التي تربط تقليديًا اللوحات الصلبة المنفصلة، تعمل هذه التقنية على تحسين موثوقية النظام بشكل كبير مع تقليل وقت التجميع والوزن الإجمالي. تعتمد التطبيقات التي تتراوح من الأجهزة الطبية وأنظمة الطيران إلى التكنولوجيا القابلة للارتداء وإلكترونيات السيارات بشكل متزايد على بناء Rigid-Flex Board لتحقيق أهداف الأداء والمتانة.
يقع في شنتشن، قوانغدونغ،هونتيكيجمع بين قدرات التصنيع المتقدمة ومعايير الجودة الصارمة. يحمل كل لوح Rigid-Flex منتجًا ضمانًا لشهادات UL وSGS وISO9001، بينما تنفذ الشركة معايير ISO14001 وTS16949 بشكل نشط لتلبية المتطلبات المطلوبة لتطبيقات السيارات والتطبيقات الصناعية. من خلال الشراكات اللوجستية التي تشمل UPS وDHL ووكلاء الشحن من الطراز العالمي، تضمن HONTEC وصول النماذج الأولية وطلبات الإنتاج إلى الوجهات في جميع أنحاء العالم بكفاءة. يتلقى كل استفسار ردًا خلال 24 ساعة، مما يعكس الالتزام بالاستجابة التي تقدرها فرق الهندسة العالمية.
غالبًا ما يرجع قرار اعتماد لوحة Rigid-Flex إلى العديد من المزايا المتميزة التي تؤثر بشكل مباشر على موثوقية المنتج وكفاءة التصنيع. تقدم التصميمات التقليدية التي تعتمد على الموصلات والكابلات والألواح الصلبة المتعددة نقاط فشل محتملة عند كل توصيل بيني. يمثل كل موصل مفصلًا ميكانيكيًا عرضة للتلف بالاهتزاز والتآكل والتعب بمرور الوقت. تعمل اللوحة الصلبة المرنة على التخلص من نقاط الفشل هذه تمامًا من خلال دمج الدوائر المرنة التي تعمل بمثابة الترابط بين الأقسام الصلبة. يقلل هذا البناء الموحد من عمالة التجميع، ويزيل تكاليف شراء الموصل، ويزيل مخاطر توجيه الكابل بشكل غير صحيح أثناء التجميع. بالنسبة للتطبيقات التي تخضع للحركة المتكررة أو الطي أو الاهتزاز، توفر اللوحة Rigid-Flex موثوقية ميكانيكية فائقة مقارنة بالبدائل القائمة على الموصل. بالإضافة إلى ذلك، يمكن أن يكون توفير المساحة كبيرًا، حيث يمكن طي المقاطع المرنة أو ثنيها لتناسب أشكال العبوات غير المنتظمة، مما يسمح للمصممين باستخدام المساحة المتاحة بكفاءة أكبر. يعد تقليل الوزن فائدة كبيرة أخرى، خاصة بالنسبة للأجهزة الطبية المحمولة والطيران، حيث يكون كل جرام مهمًا.هونتيكتعمل مع العملاء لتقييم هذه العوامل في وقت مبكر من مرحلة التصميم، مما يضمن أن قرار متابعة اللوحة الصلبة المرنة يتوافق مع كل من المتطلبات الفنية واعتبارات حجم الإنتاج.
تمثل المنطقة الانتقالية حيث تلتقي المواد الصلبة مع المواد المرنة المنطقة الأكثر أهمية في تصنيع ألواح Rigid-Flex. تستخدم HONTEC ضوابط هندسية متخصصة لضمان احتفاظ هذه المناطق بالسلامة الكهربائية والقوة الميكانيكية طوال دورة حياة المنتج. تبدأ العملية باختيار المواد بدقة، باستخدام ركائز مرنة تعتمد على البوليميد والتي تحافظ على المرونة مع توفير استقرار حراري ممتاز. أثناء التصنيع، يتم بناء المقاطع الصلبة باستخدام FR-4 القياسي أو شرائح عالية الأداء، بينما تخضع المقاطع المرنة لمعالجة دقيقة للحفاظ على مرونتها. تحظى المنطقة الانتقالية باهتمام خاص أثناء تطبيق الغطاء وعمليات قناع اللحام، مما يضمن بقاء الواجهة خالية من تركيزات الضغط التي قد تؤدي إلى كسر الموصل في ظل الثني المتكرر.هونتيكيستخدم تقنيات التوجيه والاستئصال بالليزر ذات العمق المتحكم فيه لتحديد حدود الانتقال بدقة. بالنسبة لتصميمات الألواح الصلبة المرنة التي تتطلب الثني الديناميكي المتكرر، يقوم الفريق الهندسي بتقييم نصف قطر الانحناء ومتطلبات دورة المرونة واختيار المواد لتحسين المتانة. يتضمن اختبار ما بعد التصنيع اختبار الدورة المرنة للتطبيقات الديناميكية واختبار الإجهاد الحراري للتحقق من أن المناطق الانتقالية تحافظ على الاستمرارية الكهربائية عبر اختلافات درجات الحرارة. ويضمن هذا النهج الشامل أداء لوحة Rigid-Flex بشكل موثوق في بيئة التطبيق المقصودة.
يتطلب تصميم لوحة Rigid-Flex للتطبيقات التي تتضمن الانحناء أو الحركة المتكررة اهتمامًا دقيقًا بالعديد من العوامل التي تختلف عن التطبيقات الثابتة.هونتيكيؤكد الفريق الهندسي على نصف قطر الانحناء باعتباره الاعتبار الأساسي - حيث تؤثر نسبة نصف قطر الانحناء إلى سمك الدائرة المرنة بشكل مباشر على عمر آثار النحاس في ظل الظروف الديناميكية. المبدأ التوجيهي العام هو الحفاظ على الحد الأدنى من نصف قطر الانحناء بما لا يقل عن عشرة أضعاف سمك الدائرة المرنة للتطبيقات الديناميكية، على الرغم من أن المتطلبات المحددة تعتمد على عدد الدورات المرنة المتوقعة. يتطلب توجيه التتبع داخل المقاطع المرنة وضع موصل متداخل بدلاً من تكديس الآثار مباشرة فوق بعضها البعض، مما يخلق نقاط ضغط أثناء الانحناء. تحظى سماكة الطلاء في المناطق الانتقالية باهتمام خاص، حيث تعاني هذه المنطقة من إجهاد ميكانيكي مركز. تنصح HONTEC العملاء بتجنب وضع المنافذ أو المكونات أو الثقوب داخل المناطق المرنة، حيث أن هذه الميزات تخلق نقاط ضغط محلية يمكن أن تؤدي إلى الفشل. يجب تصميم طبقات التدريع، عند الحاجة، بأنماط متقاطعة بدلاً من النحاس الصلب للحفاظ على المرونة. إن عدد الدورات المرنة المتوقعة - سواء كانت بالآلاف لمنتج استهلاكي أو الملايين للمعدات الصناعية - يُعلم اختيار المواد وقواعد التصميم. من خلال معالجة هذه الاعتبارات أثناء مرحلة التصميم، تساعد HONTEC العملاء على تحقيق حلول Rigid-Flex Board التي تلبي متطلبات الأداء الكهربائي وتوقعات المتانة الميكانيكية.
يتطلب التنفيذ الناجح للوحة Rigid-Flex تعاونًا يتجاوز تصنيع ثنائي الفينيل متعدد الكلور القياسي.هونتيكيوفر الدعم الهندسي الذي يبدأ بالتصميم لمراجعات قابلية التصنيع، مما يساعد العملاء على تحسين عمليات تكديس الطبقات، وهندسة المناطق الانتقالية، واختيارات المواد قبل بدء التصنيع. يقلل هذا النهج الاستباقي من دورات التطوير ويمنع عمليات إعادة التصميم المكلفة.
قدرات التصنيع فيهونتيكتمتد على نطاق واسع من تكوينات Rigid-Flex Board، بدءًا من التصميمات المرنة البسيطة المكونة من طبقتين مع أدوات تقوية صلبة إلى الإنشاءات المعقدة متعددة الطبقات التي تشتمل على فتحات عمياء، وقنوات مدفونة، وأقسام صلبة متعددة. تشتمل خيارات المواد على ركائز بوليميد مرنة قياسية، ومواد منخفضة الفقد للأقسام المرنة عالية التردد، وشرائح متقدمة غير لاصقة للتطبيقات التي تتطلب ثباتًا حراريًا فائقًا.
يأخذ اختيار التشطيب السطحي لتطبيقات Rigid-Flex Board في الاعتبار كلاً من قابلية اللحام والمتانة المرنة، مع خيارات تشمل الذهب الغاطس للأسطح المسطحة التي تستوعب المكونات الدقيقة وENIG للتطبيقات التي تتطلب التوافق مع ربط الأسلاك.هونتيكتحافظ على ضوابط عملية صارمة للتعامل المرن مع المواد، بما في ذلك بيئات الرطوبة الخاضعة للرقابة أثناء التصنيع لمنع امتصاص الرطوبة الذي قد يؤثر على جودة التصفيح.
للفرق الهندسية التي تبحث عن شريك تصنيع قادر على تقديم حلول Rigid-Flex Board الموثوقة بدءًا من النموذج الأولي وحتى الإنتاج،هونتيكتقدم الخبرة الفنية والتواصل سريع الاستجابة وأنظمة الجودة المثبتة. إن الجمع بين الشهادات الدولية وقدرات التصنيع المتقدمة والنهج الذي يركز على العملاء يضمن أن كل مشروع يحظى بالاهتمام اللازم لتطوير المنتج بنجاح.
ELIC Rigid-Flex PCB هي تقنية ثقب التوصيل البيني في أي طبقة. هذه التكنولوجيا هي عملية براءة اختراع لشركة Matsushita Electric Component في اليابان. وهي مصنوعة من ورق الألياف القصيرة من ثيرمونت منتج "بولي أراميد" من DuPont ، والذي يتم تشريبه براتنج الإيبوكسي والغشاء عالي الوظائف. ثم يتم تصنيعها من تشكيل ثقب الليزر وعجينة النحاس ، ويتم ضغط الألواح والأسلاك النحاسية على كلا الجانبين لتشكيل لوحة على الوجهين موصلة ومترابطة. نظرًا لعدم وجود طبقة نحاسية مطلية بالكهرباء في هذه التقنية ، فإن الموصل مصنوع فقط من رقائق النحاس ، وسمك الموصل هو نفسه ، مما يؤدي إلى تكوين أسلاك أدق.
R-f775 FPC عبارة عن لوحة دائرة مرنة مصنوعة من مادة مرنة r-f775 طورها Songdian. لديها أداء مستقر ومرونة جيدة وسعر معتدل
EM-528K PCB هو نوع من لوحة مركبة يربط مركبات ثنائي الفينيل متعدد الكلور (RPC) و PCBS المرنة (FPC) من خلال الثقوب. نظرًا لمرونة FPC ، يمكن أن تسمح للأسلاك المجسمة في المعدات الإلكترونية ، والتي تكون مريحة للتصميم ثلاثي الأبعاد. في الوقت الحاضر ، ينمو طلب ثنائي الفينيل متعدد الكلور المرن الصارمة بسرعة في السوق العالمية ، وخاصة في آسيا. تلخص هذه الورقة اتجاه التطوير واتجاه السوق لتكنولوجيا وخصائص PCB المرنة الصارمة

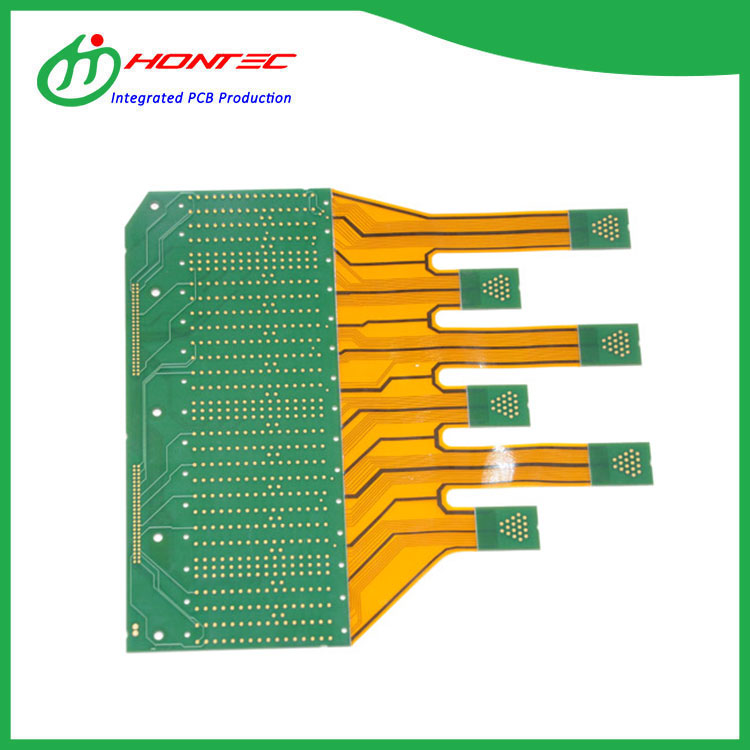

نظرًا لأن تصميم PCB R-5795 يستخدم على نطاق واسع في العديد من المجالات الصناعية ، من أجل ضمان ارتفاع معدل النجاح لأول مرة ، من المهم للغاية تعلم المصطلحات والمتطلبات والعمليات وأفضل الممارسات للتصميم المرن الصلب. يمكن رؤية TU-768 PCB Rigid-Flex من الاسم الذي يتكون الدائرة المزيفة المرنة الصلبة من لوحة صلبة وتكنولوجيا لوحة مرنة. هذا التصميم هو توصيل FPC متعدد الطبقات بألواح واحدة أو أكثر من الألواح الصلبة داخليًا و / أو خارجيًا.
يشير AP8545R PCB إلى مزيج من اللوحة الناعمة واللوحة الصلبة. إنها لوحة دائرة تتشكل من خلال الجمع بين الطبقة السفلية المرنة الرقيقة مع الطبقة السفلية الصلبة ، ثم التصفيح في مكون واحد. لديها خصائص الانحناء والطي. نظرًا للاستخدام المختلط لمختلف المواد وخطوات التصنيع المتعددة ، فإن وقت معالجة ثنائي الفينيل متعدد الكلور الصارمة أطول وتكلفة الإنتاج أعلى.
في اختبار PCB للمستهلك الإلكتروني ، لا يؤدي استخدام R-F775 PCB إلى زيادة استخدام المساحة وتقليل الوزن فحسب ، بل يؤدي أيضًا إلى تحسين الموثوقية بشكل كبير ، وبالتالي التخلص من العديد من متطلبات الوصلات الملحومة والأسلاك الهشة المعرضة لمشاكل الاتصال. يتميز Flex PCB الصلب أيضًا بمقاومة عالية للتأثير ويمكنه البقاء في بيئة عالية الضغط.
