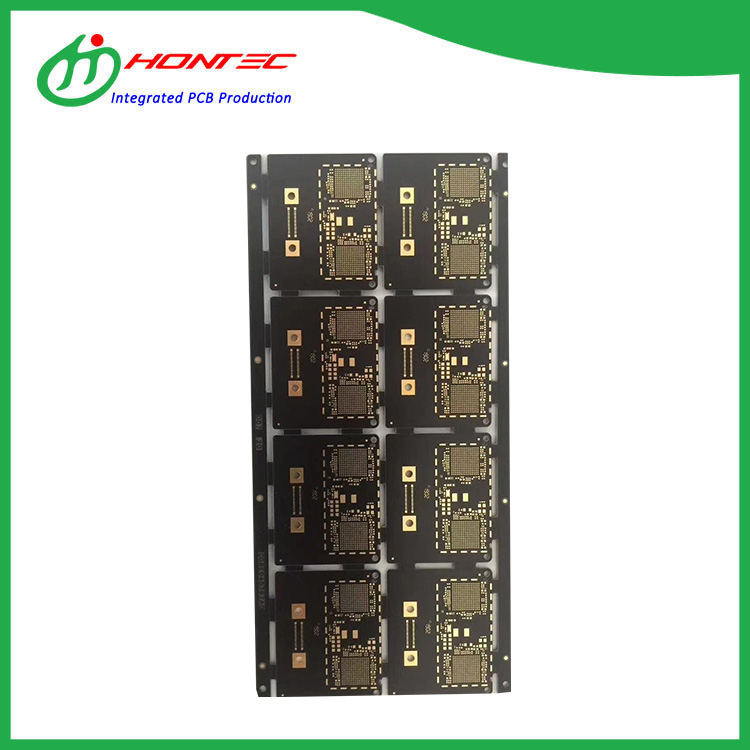

ربط عالية الكثافة(HDI) مركبات ثنائي الفينيل متعدد الكلور تتيح التطورات الثورية في الإلكترونيات عن طريق تعبئة الدوائر المعقدة في تصميمات مضغوطة. كقائد في تصنيع HDI PCB ،هونتييوفر حلول حافة الدقة للصناعات التي تتطلب الدقة والموثوقية والابتكار السريع. مع شهادات بما في ذلك UL و SGS و ISO9001 والخدمات اللوجستية المبسطة عبر UPS/DHL ، فإننا نمكّن من قطع العملاء عبر 28 دولة. أدناه ، نستكشفHDI PCBالتطبيقات والمواصفات الفنية والفوائد الخاصة بالصناعة.
HDI PCBSاستخدم الثغرات الدقيقة ، و VIAs الأعمى/المدفونة ، وآثار الخط الدقيق لتحقيق كثافة أعلى الأسلاك من الألواح التقليدية. هذا يسمح:
التصغير: تقلص أحجام الجهاز بنسبة 40-60 ٪.
الأداء المحسن: تقليل فقدان الإشارة والتحدث المتبادل.
التكامل متعدد الطبقات: دعم التصميمات المعقدة في المساحات المقيدة.
إلكترونيات المستهلك
الهواتف/الأجهزة اللوحية الذكية: تتيح تصميمات رقيقة للغاية مع صفائف متعددة الكاميرا ووحدات 5G.
الأجهزة القابلة للارتداء: القوى الشاشات الصحية المدمجة وسماعات AR/VR.
الأجهزة الطبية
أنظمة التصوير: آلات التصوير بالرنين المغناطيسي وأجهزة الموجات فوق الصوتية المحمولة.
يزرع: شاشات القلب مع مواد متوافقة حيويا.
إلكترونيات السيارات
ADAS: أجهزة استشعار LIDAR ووحدات التحكم المستقلة.
المعلومات والترفيه: عروض عالية الدقة ومراكز الاتصال.
د. الفضاء والدفاع
إلكترونيات الطيران: أنظمة مكافحة الطيران مع التدريع EMI.
Comms الأقمار الصناعية: لوحات خفيفة الوزن ، مقاومة للإشعاع.
E. الاتصالات السلكية واللاسلكية
البنية التحتية 5G: المحطات الأساسية ومكبرات الصوت RF.
أجهزة التوجيه/المفاتيح: نقل البيانات عالي السرعة.
واو الأتمتة الصناعية
الروبوتات: وحدات التحكم في المحركات وواجهات المستشعر.
بوابات إنترنت الأشياء: أجهزة الحاسوب.
| المعلمة | النطاق القياسي | القدرة المتقدمة |
| عدد الطبقة | 4-20 طبقات | ما يصل إلى 30 طبقة |
| الحد الأدنى للتتبع/الفضاء | 3/3 مل (76.2 ميكرون) | 2/2 مل (50.8 ميكرون) |
| قطر micro-via | 0.1 مم | 0.075 مم |
| سمك اللوحة | 0.4-3.0 مم | 0.2-5.0 مم |
| الانتهاء من السطح | ENIG ، HASL ، SIVERION SILVER | OSP ، الذهب الصعب |
| مادة | FR-4 ، TG عالية ، روجرز | بوليميد ، خالي من الهالوجين |
